Жылжымалы бағыттаушы аяқ киім қарапайым жолаушылар лифттері үшін пайдаланылады THY-GS-029

Қысқаша сипаттама:

Өнімнің егжей-тегжейі

Өнім тегтері

Өнім параметрлері

Номиналды жылдамдық	≤1,75м/с
Оң күш	1050Н
Есту күші	650Н
Бағыттаушы жолды сәйкестендіріңіз	9,10,15.88,16
Бүйірлік капсулаларға қолданылады

Өнім туралы ақпарат

THY-GS-029 Mitsubishi жылжымалы бағыттаушы аяқ киім автомобильдің үстіңгі бөренесінде және автомобильдің астыңғы жағында сақтандырғыш орындықтың астына орнатылады. Жалпы алғанда, әрқайсысында 4 бар, олар автомобильдің бағыттаушы рельс бойымен жоғары және төмен жүруін қамтамасыз ететін бөлік болып табылады. Негізінен номиналды жылдамдығы 1,75 м/с төмен лифттер үшін қолданылады. Бұл бағыттаушы аяқ киім негізінен аяқ киім төсемінен, аяқ киімге арналған отырғыштан, май шыныаяқ ұстағышынан, қысқыш серіппеден және резеңке бөліктерден тұрады. Аяқ киімнің орындығы жеткілікті беріктік пен қаттылыққа ие және жақсы дірілді сөндіруге ие. Аяқ киімге арналған орындық әдетте сұр шойыннан жасалған; пластина дәнекерлеу құрылымын жасау оңай болғандықтан, пластина дәнекерлеу құрылымы да жиі қолданылады. Жүктік төсемнің ені әртүрлі 9-16 мм, бұл пайдаланушыларға бағыттаушы рельстің еніне сәйкес таңдауға ыңғайлы. Ол жоғары тозуға төзімді полиуретаннан жасалған. Жылжымалы өнімділікті жақсарту және аяқ киім төсемі мен бағыттаушы рельс арасындағы үйкелісті азайту үшін майлау майы қажет, сондықтан май тостағанын бағыттаушы аяқ киімге қоюға арналған кронштейн бар. Май қорапшасындағы майлау майы автоматты майлау мақсатына жету үшін киіз арқылы бағыттаушы рельстің жұмыс бетіне біркелкі жағылады.

Нұсқаулық аяқ киімді реттеу әдісі

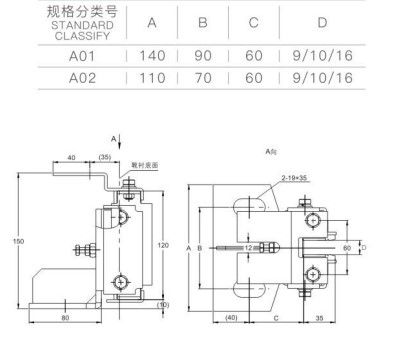

Бағыттаушы аяқ киімді орнатпас бұрын, алдымен реттегіш гайканы кронштейн мен резеңке төсем арасындағы X саңылауы 1 мм болатындай бұраңыз. Бағыттаушы аяқ киімді орнатқаннан кейін реттеу гайкасын және кронштейн беті арасындағы Y саңылау шамамен 2~4мм болатындай етіп босатыңыз. Осы уақытта X аралығы да 1~2,5 мм аралығында болуы керек. Содан кейін бекіту гайкасын қатайтыңыз. Алдыңғы қадамдарға сәйкес реттегеннен кейін, көлікті тиісті түрде шайқау арқылы бағыттаушы аяқ киімнің тығыздығын байқауға болады, яғни бағыттаушы аяқ киім мен бағыттаушы рельстерді негізгі байланыста ұстаңыз, бірақ тым тығыз емес. Сонымен қатар, бағыттаушы аяқ киімнің орнату күйін дәл осы уақытта бағыттаушы аяқ киімнің бағыттаушы рельс үйлестіру күйіне сәйкес дәл реттеуге болады.
