Инфрақызыл лифт есігінің детекторы THY-LC-917
| Өнім атауы | Лифттің жарық пердесі |
| Ашық жол | Бүйірі ашық немесе ортасы ашық |
| Вольтаж | AC220V,AC110V, DC24V |
| Диодтар саны | 17, 32 |
| Сәулелер саны | 94-33Арқалар,154-94Бөрелер |
1. Өзін-өзі тексеру функциясы бар, қуат қорапшасының әдеттегі шығысы және өзін-өзі тексеру шығысы
2. Германияның TUV сынақтарынан өтті және тиісті халықаралық стандарттарға сәйкес келеді
3. Ұйықтау функциясы, өнімнің жұмыс істеу мерзімін ұзартады
4. Жаңа технологияны, коррозияға төзімділігі күшті және өрісті бейімдеу қабілеті күшті, тұрақты және сенімді ПХД қабылдаңыз
5. Әдемі сыртқы түрі дизайны, оңай орнату, көптеген бренд лифттері үшін жарамды
6. Жетілдірілген техникалар мен жабдықтар, сенімді SMT беті төсеу әдістері
7. Пайдаланушылар үшін NPN/PNP шығысын (транзисторлық шығыс) қоректендіру қорабы жоқ таңдауға болады
Лифт жарық пердесі – фотоэлектрлік индукция принципін қолдану арқылы жасалған лифт есігінің қауіпсіздікті қорғау құрылғысы. Ол барлық лифттерге жарамды және лифтке кіретін және шығатын жолаушылардың қауіпсіздігін қорғайды. Лифті жарық пердесі үш бөліктен тұрады: лифт кабинасының есігінің екі жағында орнатылған инфрақызыл таратқыштар мен қабылдағыштар және арнайы иілгіш кабельдер. Қоршаған ортаны қорғау және энергияны үнемдеу қажеттіліктері үшін көбірек лифттер қуат қорабын алып тастады. Жеңіл перделердің кейбір брендтері электромагниттік кедергілерге нашар иммунитетке байланысты қуат қораптарын пайдалануға мәжбүр. Дегенмен, жасыл лифттер тұжырымдамасын танымал ете отырып, электрмен жабдықтау қораптары жоқ жеңіл перделер тренд болып табылады. Өйткені 220В-ты 24В-қа түрлендіру процесі көп энергияны жоғалтуы мүмкін.
THY-LC-917 жарық пердесі кәдімгі жарық пердесінде процессормен басқарылатын динамикалық сканерлеуші жарық диодты жарық шығаратын түтікпен жабдықталған. Жолақ тәрізді екі түсті жарық диоды жарық пердесінің қорғаныс аймағының күйін көрсетеді, осылайша жарық пердесінің қалыпты қорғаныс функциясына көрнекі әсер етеді. Көбірек адамгершілік.

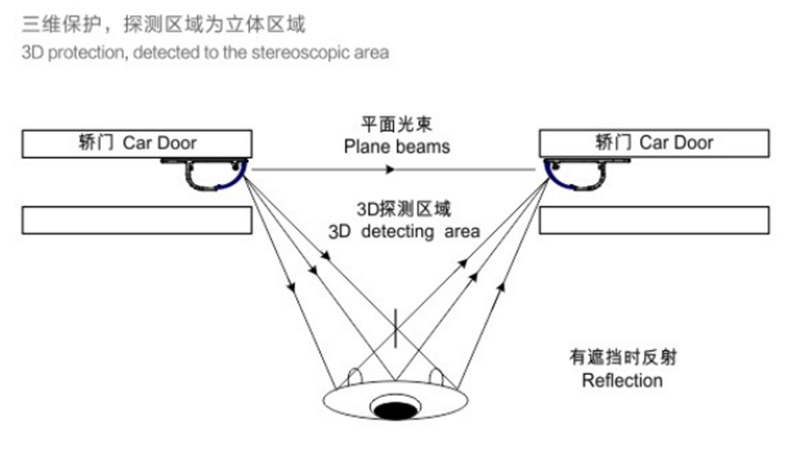

Жарық пердесінің сәуле шығаратын ұшында бірнеше инфрақызыл сәуле шығаратын түтіктер бар. MCU басқаруымен шығаратын және қабылдағыш түтіктер ретімен қосылады, ал бір сәуле шығарушы бастиек шығаратын жарықты көп арналы сканерлеуді қалыптастыру үшін бірнеше қабылдау бастары қабылдайды. Автокөлік есігі аймағын жоғарыдан төмен қарай үздіксіз сканерлеу арқылы тығыз инфрақызыл қорғаныс жарық пердесі қалыптасады. Сәулелердің кез келгені бітеліп қалса, фотоэлектрлік түрлендіру жүзеге асырылмайтындықтан, жарық пердесі кедергі бар деп есептейді, сондықтан үзіліс сигналын шығарады. Бұл үзу сигналы коммутатор сигналы немесе жоғары және төмен деңгейлі сигнал болуы мүмкін. Басқару жүйесі жарық пердесінің сигналын алғаннан кейін ол бірден есікті ашу сигналын шығарады, ал автомобиль есігі жабылуды тоқтатады және кері бағытта ашылады. Қауіпсіздікті қорғау мақсатына жету үшін жолаушылар немесе кедергілер ескерту аймағынан шыққаннан кейін лифт есігі қалыпты түрде жабылуы мүмкін. Лифттерде қалған адамдардың жазатайым оқиғаларын болдырмаңыз.
1. Таратқыш пен қабылдағыштың жылжымалы қондырғысы
Жарық пердесінің жылжымалы қондырғысы деп жарық пердесінің таратқышын, қабылдағышын немесе олардың біреуі көліктің есігіне бекітілген және автомобиль есігімен бірге қозғалатын құрылғыны орнату мен пайдалануды айтады. Қалыпты жағдайда таратқыш пен қабылдағыш көлік есігінің жиналмалы жиегіне бекітіледі.
Бүйірлік есікті орнату әдісі - лифт кабинасындағы жарық пердесін және вагон есігінің жиналмалы жиегін бұрандалармен бекіту.
Орталық бөлінген есікті орнату әдісі лифт кабинасының есігінің жиналмалы жиегіндегі жарық пердесін бұрандалармен бекіту болып табылады.

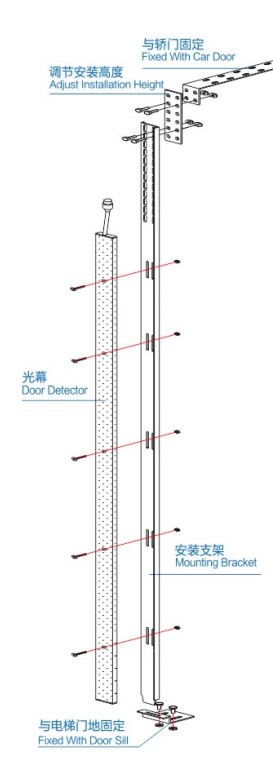

2. Таратқыш пен қабылдағыштың бекітілген қондырғысы
Жарық пердесінің бекітілген қондырғысы автокөлік есігінің табалдырығында бекітілген кронштейн арқылы бекітілген жарық пердесінің таратқышы мен қабылдағышын орнату және пайдалануды білдіреді. Таратқыш пен қабылдағыш көлік есігімен бірге қозғала алмайды.
