2-Жапырақтар орталығы THY-LD-B қону есігін ашатын құрылғы
1. Құлыпты ашу әдісі есік панелінің құлпын ашу және 45 кг маятниктің соғу сынағынан өту болып табылады.
2. Есік ауыр балғамен жабылуға мәжбүр болады, ал ауыр балға мен бағыттаушы түтік отырғызу есігінің ішкі жағына орналастырылады.
3. Есік құлпы лифттерді тексерудің ұлттық орталығының сынауынан өтті және CE және CU-TR сертификатын алды.
4. Есік құлпының қолданылатын кернеуі: ≤ AC230V, ≤ DC110V.

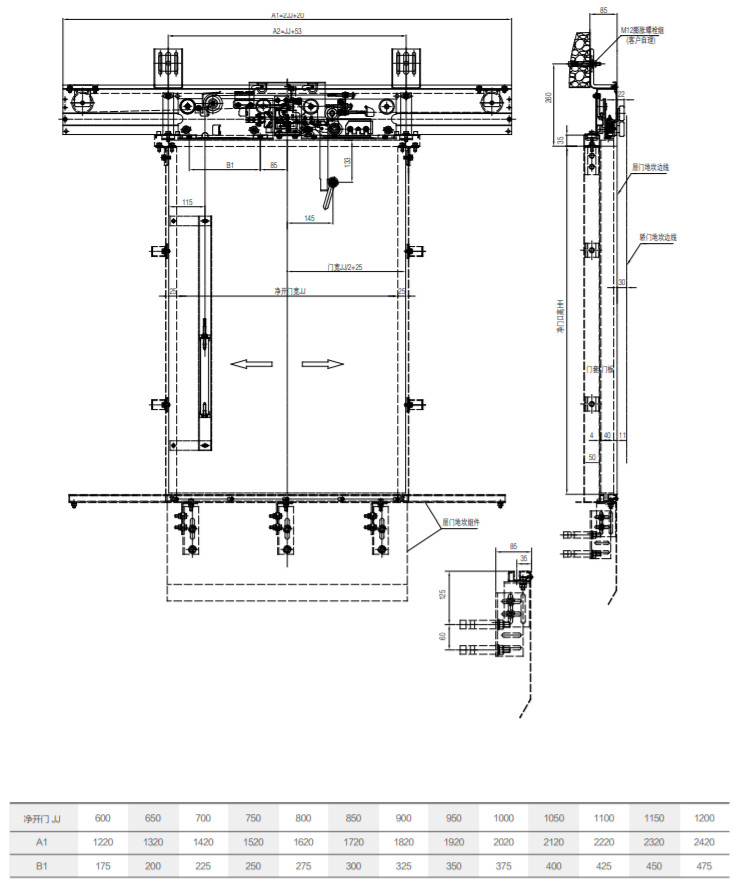

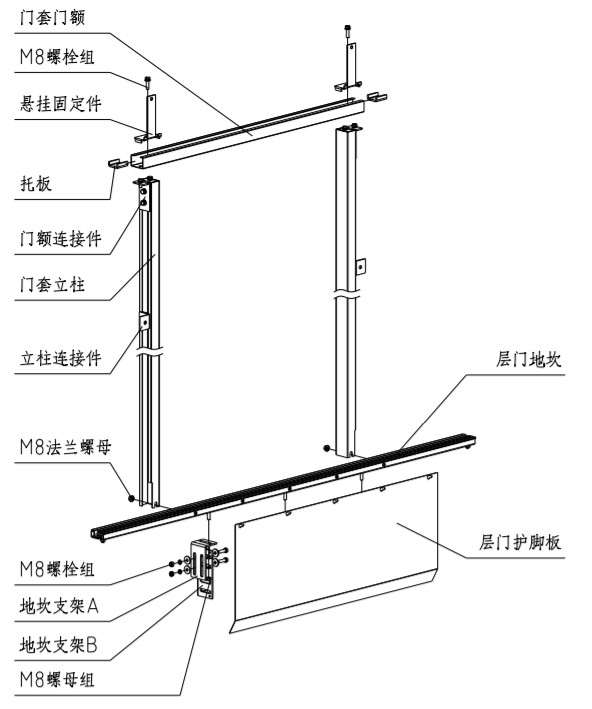

1. Табалдырық пен есік қақпағын орнату
1.1. Көтергіш жолдың өлшеміне сәйкес табалдырықтың кіру және шығу орнын анықтау; табалдырықтың ортасын кіру және шығу ортасымен бірдей етіп реттеңіз және табалдырықтың ортасын белгілеңіз; табалдырықтың деңгейін 1/1000-ден төмен етіп реттеңіз; Судың көтергіш жолға түсуіне жол бермеу үшін бет.
1.2. Есік қақпағының бағанасын және есік қақпағының есігін байланыстыратын бөліктермен жинаңыз және ілулі бекіту бөліктерін орнатыңыз; есікті табалдырықтың үстіне қойыңыз, есік қақпағының бағанының вертикалдылығын 1/1000-ден аз етіп реттеңіз; есік қақпағының ортасы кіреберіс пен шығыстың ортасына сәйкес келеді. есік қақпағының төменгі маңдай жазықтығының өлшемі және табалдырықтың үстіңгі жазықтығы есіктің таза биіктігі болып табылады. Реттеу аяқталғаннан кейін M8 фланецті гайканы бекітіңіз. Өлшемді реттегеннен кейін баған қосқышын қабырғаға бекітіңіз.
1.3. Қону есігінің сақинасын табалдырықта бекітіңіз.

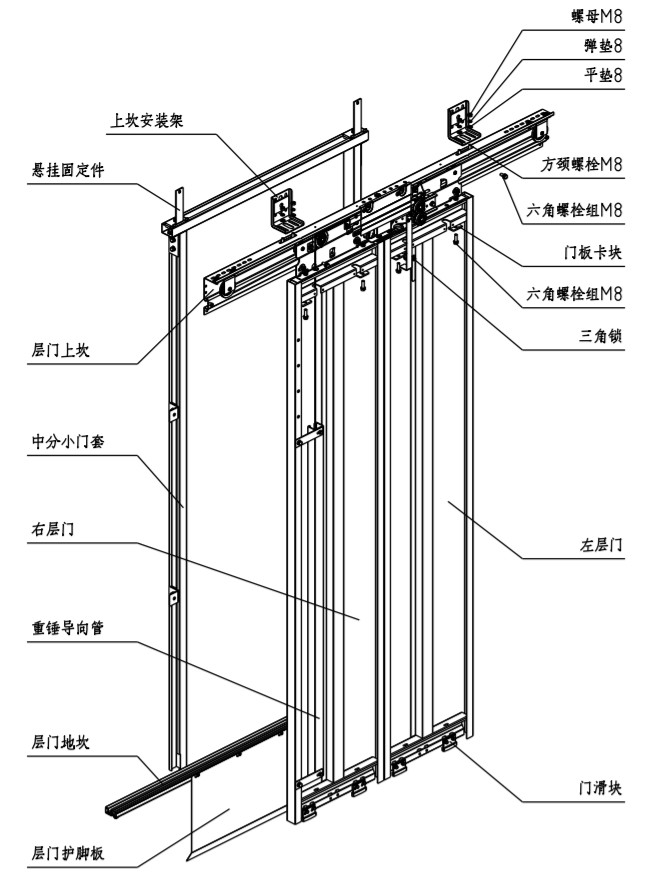

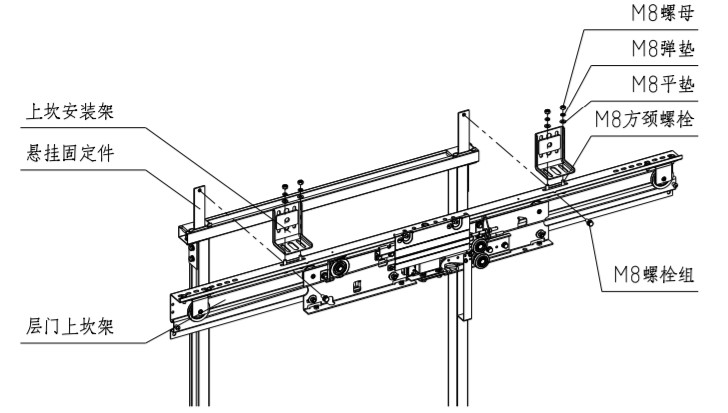

2. Қону есігінің құрылғысын орнату
2.1. Қону есігінің үстіңгі табалдырығын суспензияны бекітетін бөліктің төменгі жағындағы тікпен туралаңыз және M8*20 болт тобы арқылы қону есігінің үстіңгі табалдырығы мен аспаны бекітетін бөлігін бекітіңіз.
2.2. Үстіңгі табалдырықты бекіту жақтауын көтеру жолының қабырғасына кеңейту болттарымен немесе қабырғадағы болттармен бекітіңіз. Үстіңгі табалдырықты бекітетін жақтау мен қону есігінің үстіңгі табалдырығы M8 төртбұрышты мойын бұрандаларымен қосылған.
2.3. Қону есігінің жоғарғы табалдырығын солға және оңға реттеңіз, есіктің ортасы ашық және кіру және шығу ортасы біркелкі болады.
2.4. Қону есігінің құрылғысының еденінің тіктігін реттеңіз. Тік сызық салу немесе көлік есігінің табалдырығын сілтеме ретінде алу арқылы қону есігі құрылғысының еденінің тіктігін ±0,5 мм етіп реттеңіз.
2.5 Төмендегі еден есіктерінде табалдырық жақтауын орнатудың негізгі параметрлерін қарастырғаннан кейін барлық орнату болттарын қатайтыңыз:

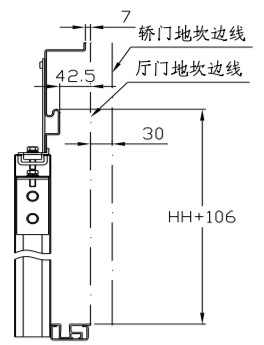

Қону есігінің үстіңгі табалдырық жақтауының биіктігі: қону есігінің жоғарғы табалдырық жақтауының бағыттаушы рельсінің үстіңгі беті мен отырғызу есігінің табалдырығы арасындағы қашықтық HH+106мм;
Қону есігінің үстіңгі табалдырық жақтауының ортасы: қону есігінің үстіңгі табалдырық қаңқасының ортасы мен кіру және шығу ортасы арасындағы ауытқу ±1мм;
Қону есігінің үстіңгі табалдырық бағыттаушы рельсі мен вагон есігінің табалдырығы арасындағы қашықтық: қону есігінің жоғарғы табалдырық бағыттаушы рельсі мен отырғызу есігінің табалдырығы арасындағы қашықтық 42,5 мм, ал вагон есігінің табалдырығынан қашықтығы 72,5 мм.
Қону есігінің үстіңгі табалдырық жақтауының биіктігі: қону есігінің жоғарғы табалдырық жақтауының бағыттаушы рельсінің үстіңгі беті мен отырғызу есігінің табалдырығы арасындағы қашықтық HH+106мм;
Қону есігінің үстіңгі табалдырық жақтауының ортасы: қону есігінің үстіңгі табалдырық қаңқасының ортасы мен кіру және шығу ортасы арасындағы ауытқу ±1мм;
Қону есігінің үстіңгі табалдырық бағыттаушы рельсі мен вагон есігінің табалдырығы арасындағы қашықтық: қону есігінің жоғарғы табалдырық бағыттаушы рельсі мен отырғызу есігінің табалдырығы арасындағы қашықтық 42,5 мм, ал вагон есігінің табалдырығынан қашықтығы 72,5 мм.
